瀝青軟化點是指瀝青試件受到外界熱力的作用后出現軟化時的溫度。瀝青軟化點是瀝青性能的一個重要指標，是瀝青達
到相應規定黏度的一個溫度。在公路工程中，通常為了使瀝青處于一種可流動的狀態，采用軟化點來衡量瀝青的溫度敏感性，
也就是說，瀝青軟化后與瀝青的穩定性有直接的關系。因此，許多國家都采用軟化點來評價瀝青的性能。對于瀝青軟化點試
驗檢測的方法有多種，通常采用環球法來對其進行試驗檢測，但環球法對試驗環境的要求高。但由于檢測儀器的不同、檢測
人員水平有差異，同樣瀝青樣品在不同的環境中會出現不同的結果，因此，需要熟悉試驗方法和試驗流程，減少試驗過程中
的誤差，確保試驗檢測的質量。
1 、試驗方法
依據 《公路工程瀝青及瀝青混合料試驗規程》（JTGE20—2011），本試驗采用環球法進行，選定某儀器設備公司生產
的WSY-025B 瀝青軟化點測試儀開展相關試驗。根據具體的要求，在規定養護環境對試樣進行養護，實施加熱，使杯中的瀝
青每分鐘上升5℃左右，但試驗過程中瀝青材料受熱出現下墜時，記錄下該時刻的溫度。試驗的過程中，由于環境和外界因素
的影響，應該去掉不合理的試驗數值后，選取平均值作為瀝青的軟化點試驗結果。
2 試驗流程
2.1 選取樣品
本次試驗嚴格按照瀝青取樣的具體要求，選取 A 級 70號黏稠石油瀝青作為試驗樣品， 要按照規定將樣品放在陰涼處，
避免出現試樣污染的情況，樣品保存要注意防水處理。
2.2 加熱樣品
試驗之前，應該對瀝青材料進行加熱，使其充分溶解，過篩后方可成型。加熱的過程中進行攪拌，盡量減少氣泡的產生。
樣品加熱不應該超過預估的軟化點，確保樣品能夠充分融化。加熱的過程中，應該對加熱的溫度進行嚴格控制，溫度過高會
導致瀝青揮發，溫度過低則其流動性變差，會導致灌模困難，而且對試驗結果也會產生影響。
2.3 樣品過篩

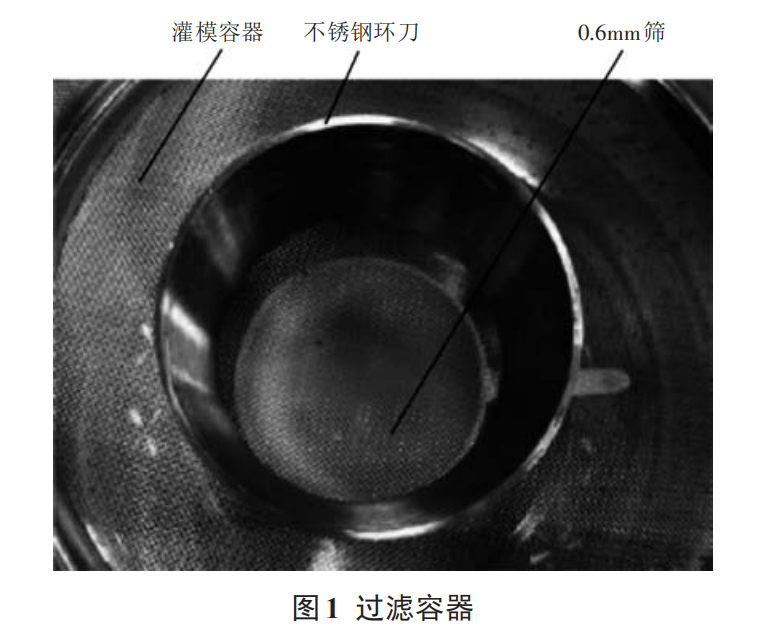

樣品軟化灌模之前，要緩慢攪拌均勻，應用 0.6mm 的濾篩進行過濾處理，如圖1所示。濾篩必須干凈，為了確保溫度的
穩定性，要借助濾篩預熱 50℃；由于瀝青溶劑加熱后會產生流動的現象，在過篩過程中要應用不銹鋼管道進行處理，要與瀝
青一起進行加熱處理。
