近年來(lái)，為了低碳環(huán)保，溫拌瀝青成為道路界研究的重點(diǎn)和熱點(diǎn)。溫拌技術(shù)主要有3種: 有機(jī)黏附型、發(fā)泡瀝青黏附和表面活性。由于其核心技術(shù)及技術(shù)細(xì)節(jié)尚處于保密階段，目前，中國(guó)瀝青溫拌技術(shù)的應(yīng)用主要還是依靠造價(jià)較貴的國(guó)外溫拌劑，對(duì)于推廣應(yīng)用受到極大的限制。因此開發(fā)性能穩(wěn)定，造價(jià)相對(duì)低廉的溫拌劑成為各大研究機(jī)構(gòu)的熱點(diǎn)。故本研究上海昌吉地質(zhì)儀器有限公司選用廣西合浦縣的高嶺土，制備5組不同比例的改性瀝青試樣，利用布氏黏度試驗(yàn)得到其黏度值，分析了高嶺土摻量對(duì)瀝青的黏度影響，并利用黏度值與溫度的關(guān)系在不同溫標(biāo)下線性擬合出黏溫指數(shù)( VTS) 對(duì)5種改性瀝青的溫度敏感性進(jìn)行分析評(píng)價(jià)，用理論分析了剪切率在不同溫度下對(duì)改性瀝青的影響。
1試驗(yàn)方法

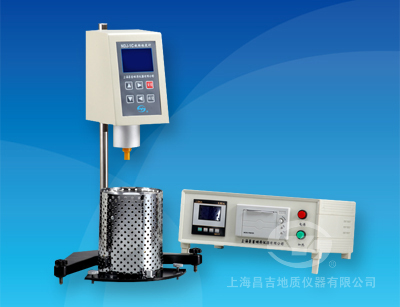

采用上海昌吉地質(zhì)儀器有限公司生產(chǎn)的NDJ—1C型布氏黏度儀，按 T 0625—2011瀝青旋轉(zhuǎn)黏度試驗(yàn)( 布洛克菲爾德黏度計(jì)法) 來(lái)測(cè)定不同摻量下的高嶺土改性瀝青在不同溫度范圍內(nèi)(60、70、80、90、110、135、160、175℃) 的黏度; 該儀器的測(cè)量范
圍為100~2×10-6mPa·s(測(cè)量誤差為±1% ，重復(fù)性誤差為±0. 5%) ，控溫范圍(20±0.1)～(200±0.1)℃，轉(zhuǎn)子轉(zhuǎn)速可調(diào)4擋。
取出其中一組改性瀝青盛樣容器，適當(dāng)攪拌，按轉(zhuǎn)子型號(hào)所要求的體積向黏度計(jì)的盛樣筒中添加瀝青試樣，將相應(yīng)轉(zhuǎn)子與瀝青盛樣筒一起置于135℃左右的烘箱中保溫，維持1.5h，之后再將轉(zhuǎn)子和瀝青盛樣筒并安裝在黏度計(jì)上，降低黏度計(jì)，使轉(zhuǎn)子插
入盛樣筒的瀝青液面中至規(guī)定高度; 同時(shí)，設(shè)定實(shí)驗(yàn)所需的平衡溫度，將盛于筒內(nèi)的瀝青試樣在恒溫容器中培養(yǎng)20min。
2 結(jié)論
(1)上海昌吉地質(zhì)儀器有限公司研究高嶺土改性瀝青，為高嶺土的資源利用提供了一種新的途徑，相比于其他有機(jī)高分子聚合物改性瀝青的優(yōu)點(diǎn)在于節(jié)約耗能、經(jīng)濟(jì)合理。高嶺土改性瀝青一旦運(yùn)用到路面材料中，憑借其中國(guó)豐富的礦產(chǎn)資源，將不必依賴國(guó)外造價(jià)昂貴的溫拌改性劑。
(2) 在5組不同摻量的高嶺土改性瀝青中，摻量為 11% 的高嶺土改性瀝青黏度值相比較基質(zhì)瀝青提高最顯著，由28.4%增至38.5% 。高嶺土所含化學(xué)成分二氧化硅對(duì)其改性瀝青黏度有著密切的關(guān)系，因此，需進(jìn)一步研究和探討高嶺土中所含的二氧化硅與瀝青之間是否存在物理化學(xué)反應(yīng)以及高嶺土其他氧化物成分與瀝青的反應(yīng)機(jī)理。
(3) 利用試驗(yàn)所測(cè)高嶺土改性瀝青黏度值，在開氏溫標(biāo)及蘭金氏溫標(biāo)分別根據(jù)式(2)和式(3)對(duì)不同摻量的高嶺土改性瀝青的黏溫曲線進(jìn)行擬合求出VTS，結(jié)果達(dá)99.5%以上，11%摻量的高嶺土改性瀝青溫度敏感性最小。
(4) 隨著溫度升高瀝青黏度減小，通過(guò)理論分析，當(dāng)溫度高于135℃時(shí)，高嶺土改性瀝青的黏度受剪切率的影響逐漸變小，溫度繼續(xù)升高，剪切率的變化對(duì)瀝青黏度基本無(wú)影響。
以上內(nèi)容僅供參考，歡迎大家到上海昌吉地質(zhì)儀器有限公司咨詢購(gòu)買相關(guān)產(chǎn)品。
掃一掃進(jìn)入手機(jī)官網(wǎng)
掃一掃關(guān)注我們
