瀝青是炮泥的重要組成成分,能增加炮泥的可塑性和碳含量,提高炮泥強度。因此,瀝青性能對炮泥的成泥和使用都有重要的影響。國內外對以瀝青作結合劑的研究做了許多工作,如瀝青對鎂白云石碳材料強度的影響,瀝青過渡層對C-C復合材料力學性能的影響,瀝青加入量對炮泥性能影響等。但關于瀝青對炮泥性能影響的研究,尤其是瀝青軟化點對炮泥性能的影響很少涉及。因此,重點研究了瀝青軟化點對炮泥可塑性和強度的影響。

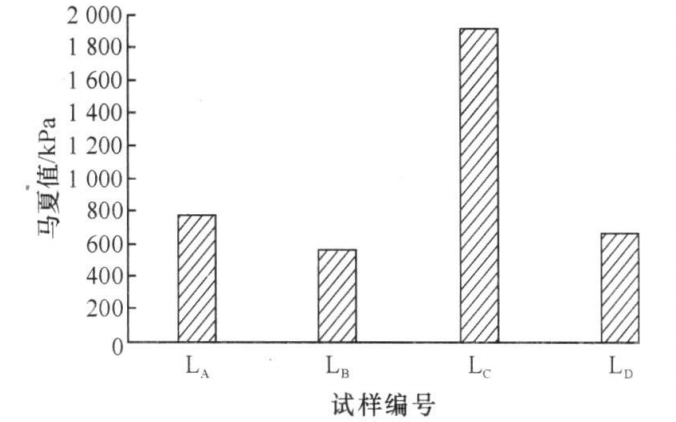

圖 1 加入不同軟化點瀝青的炮泥試樣的馬夏值
1結果與討論
1.1 瀝青軟化點與炮泥可塑性的關系
加入不同軟化點瀝青的炮泥試樣的馬夏值見圖1。從圖中可以看出:試樣LC的馬夏值最大,為1915kPa;試樣LB的馬夏值最小,為566kPa;試樣LA和LD的與LB的接近。可見,炮泥的可塑性與瀝青的軟化點之間沒有一定的相關性。瀝青分散于物料間,對物料起潤滑作用,減小物料間相互移動的摩擦力。而炮泥在現場使用時,打炮機的溫度高于瀝青的軟化點,使瀝青熔化并包裹物料,由瀝青的粘結力使物料結合起來而賦予炮泥很大的塑性。根據文獻,瀝青對物料粘結性的作用取決于瀝青各組分的結構性質。所以,炮泥可塑性不隨瀝青軟化點的變化而呈現一定的規律性。
2 結論
(1)炮泥的可塑性不隨瀝青的軟化點增大而呈現一定規律性的變化 ,瀝青對炮泥可塑性的影響主要由瀝青的組成決定。
(2)200℃烘干后炮泥試樣的強度不隨瀝青軟化點變化而呈現規律性變化, 但1000、1450℃處理后炮泥試樣的強度隨瀝青軟化點升高而呈增大趨勢 。
(3)炮泥用瀝青的軟化點以120～160℃為宜。
