1 復(fù)合改性瀝青摻量設(shè)計(jì)
結(jié)合SBS 改性瀝青和橡膠瀝青的特點(diǎn)，分別采用3%、4%、5% SBS 和3%、4%、5%膠粉制備復(fù)合改性瀝青。
2 合理摻量確定方法
按照《公路工程瀝青及瀝青混合料試驗(yàn)規(guī)程》的要求對復(fù)合改性瀝青進(jìn)行性能試驗(yàn)，主要對低溫延度、針入度、軟化點(diǎn)進(jìn)行了測試，通過實(shí)驗(yàn)結(jié)果確定膠粉和SBS 的合理摻量。
3 低溫延度試驗(yàn)
試驗(yàn)將保溫后的試件連同底板移入上海昌吉延度儀的水槽中，然后將盛有試樣的試模自玻璃板或不銹鋼板上取下，將試模兩端的孔分別套在滑板及槽端固定板的金屬柱上，并取下側(cè)模。水面距試件表面應(yīng)不小于25 mm。開動延度儀，并注意觀察試樣延伸情況。此時水溫應(yīng)始終保持在試驗(yàn)溫度規(guī)定范圍內(nèi)，且儀器不得有振動，水面不得有晃動。試件拉斷時，讀取指針所指標(biāo)尺上的讀數(shù)，在正常情況下，試件延伸時應(yīng)成錐尖狀，拉斷時實(shí)際斷面接近于零。

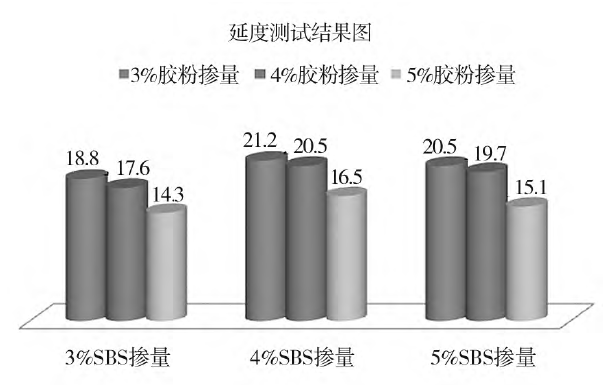

圖1 不同膠粉及SBS 摻量下復(fù)合改性瀝青延度測試結(jié)果
試驗(yàn)結(jié)果見圖1，在SBS 摻量一定的情況下，膠粉摻量增加，復(fù)合改性瀝青低溫延度呈減小的趨勢; 在膠粉摻量一定的情況下，隨著SBS 摻量的增加，復(fù)合改性瀝青的低溫延度先增大后減小，當(dāng)SBS 摻量4%時，其延度值最大。當(dāng)SBS 摻量在4% 膠粉摻量在
4%和5%時，復(fù)合改性瀝青的低溫延度值較其他摻量改性瀝青偏高。
4 針入度試驗(yàn)

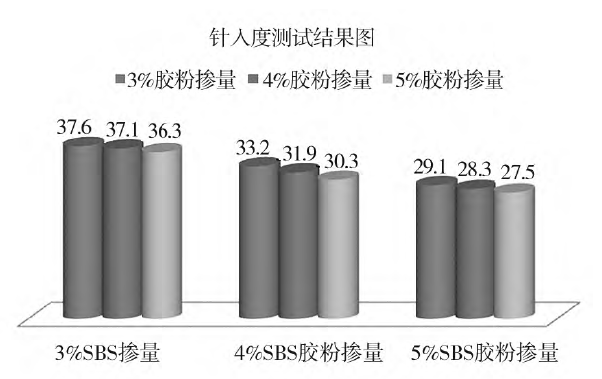

在25℃和5 s 時間內(nèi)，在100 g 的荷重下，標(biāo)準(zhǔn)針垂直穿入瀝青試樣的深度為針入度，以0. 1 mm 為單位。試驗(yàn)結(jié)果見圖2，當(dāng)SBS 摻量為3% 和4% 時，復(fù)合改性瀝青的針入度值較大，表明此時膠粉與SBS 相容效果達(dá)到最佳，綜合低溫延度究分析，SBS 摻量為
4%，膠粉摻量為4%為宜。
5 軟化點(diǎn)試驗(yàn)
本試驗(yàn)采用環(huán)球法測試改性瀝青的軟化點(diǎn)。當(dāng)膠粉摻量一定時，隨著SBS 摻量增加，復(fù)合改性瀝青的軟化點(diǎn)呈上升趨勢; 并且當(dāng)SBS 摻量一定時，隨著膠粉摻量的增加，其軟化點(diǎn)也呈上升趨勢。結(jié)合延度、針入度分析，同時考慮經(jīng)濟(jì)性，建議將SBS 摻量為4% ，膠粉摻量為4% 作為最佳比值。
掃一掃進(jìn)入手機(jī)官網(wǎng)
掃一掃關(guān)注我們
